W58

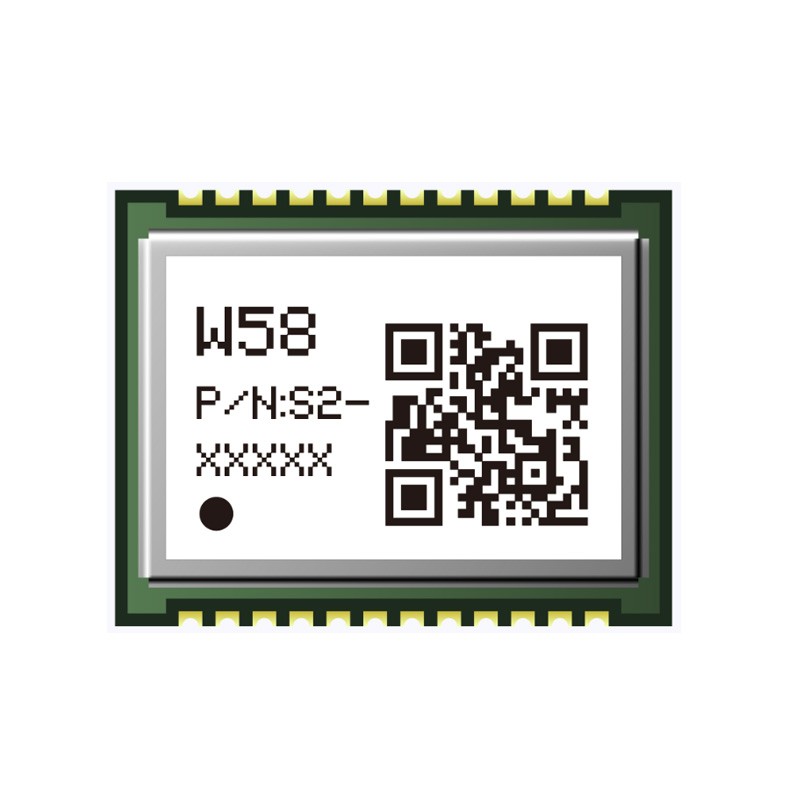

W58 is a small, low-power, low-cost Wi-Fi & BT module based on Qualcomm QCA-9377-3 chipset.
W58是一款基于高通QCA-9377-3芯片组的微型、低功耗、低成本Wi-Fi与蓝牙模块。

The module can be used in car networking, wireless routing, and other wireless terminals.
该模块可用于车联网、无线路由及其他无线终端设备。

The module conforms to IEEE Standard 802.11a/b/g/n/ac. The module is integrated with the baseband, PA and 2.4G/5G RF transceivers, and supports data communication between SIMCom LTE CAT-4 modules SIM7600X-H series through SDIO3.0 interface.
该模块符合IEEE 802.11a/b/g/n/ac标准。该模块集成了基带、功率放大器（PA）以及2.4G/5G射频收发器，并支持通过SDIO3.0接口实现SIMCom LTE CAT-4模块SIM7600X-H系列之间的数据通信。


Product Advantages产品优势
- Ultra-compact LCC Package Wi-Fi & BT Module
- 超紧凑LCC封装Wi-Fi与蓝牙模块

- Support BT 4.0 - 支持BT 4.0

- Support IEEE Standard protocol of 802.11a/b/g/n/ac
- 支持IEEE 802.11a/b/g/n/ac标准协议

- Wide operation temperature range (-40°C to +85°C)
- 宽工作温度范围（-40°C至+85°C）

- Max Access Point is 30
- 最大接入点为30







Product Details产品详情
General Features 常规功能
Frequency band: 频段：

2.412 ~ 2.484 GHz

5.725~5.85GHz

Supply Voltage Range: 3.2V~ 3.4V , 3.3V Typ.
供电电压范围：3.2V~ 3.4V，典型值3.3V

Temperature Range: -40℃ to +85℃
温度范围：-40℃至+85℃

Dimension:  16.6 *13.0*2.1 mm
尺寸：16.6 *13.0*2.1 mm

Weight: 1g   重量：1克



WLAN Standard: IEEE 802.11a/b/g/n/ac
WLAN标准：IEEE 802.11a/b/g/n/ac

Modulation Mode: DSSS,CCK, OFDM,BPSK,QPSK,16QAM,64QAM,256QAM
调制模式：DSSS、CCK、OFDM、BPSK、QPSK、16QAM、64QAM、256QAM

Encryption Mode: WEP,TKIP,AES,WPA-PSK,WPA2-PSK
加密模式：WEP、TKIP、AES、WPA-PSK、WPA2-PSK

AP (Max Access Point): 30
AP（最大接入点）：30

Operator Mode: AP, STA 操作模式：AP，STA

BT Protocol: SPP (BT 4.0)
BT协议：SPP（BT 4.0）


Max Date Rate最大数据速率
802.11b：11Mbps

802.11g：54Mbps

802.11n_HT20：72.2Mbps

802.11n_HT40：150Mbps

802.11ac_HT20: 86.7Mbps

802.11ac_HT40:  200Mbps

802.11ac_HT80:  433.3Mbps



Transmitting Power发射功率
802.11b/11Mbps: 18dBm 802.11b/11Mbps：18dBm

802.11g/54Mbps: 15dBm 802.11g/54Mbps：15dBm

802.11n_HT20/72.2Mbps：11dBm

802.11n_HT40/150Mbps：10dBm

802.11ac_HT20/86.7Mbps: 13dBm
802.11ac_HT20/86.7Mbps：13dBm

802.11ac_HT40/200Mbps: 9dBm
802.11ac_HT40/200Mbps：9dBm

802.11ac_HT80/433.3Mbps: 8dBm


Rx Sensitivity接收灵敏度
802.11b/11Mbps: -94dBm

802.11g/54Mbps:  -78dBm

802.11n_HT20/72.2Mbps:  -69dBm

802.11n_HT40/150Mbps: -63dBm

802.11ac_HT20/86.7Mbps: -65dBm

802.11ac_HT40/200Mbps: -59dBm
802.11ac_HT40/200Mbps：-59dBm

802.11ac_HT80/433.3Mbps: -56dBm

Interfaces接口
SDIO 3.0

UART

LTE coexistence LTE共存

WLAN_EN

WiFi  Antenna WiFi 天线


Certifications 认证
CE*/RCM*/FCC*/IC*/Anatel*
RoHS*/Reach*
