Wi-Fi & BT Module Wi-Fi与BT模块

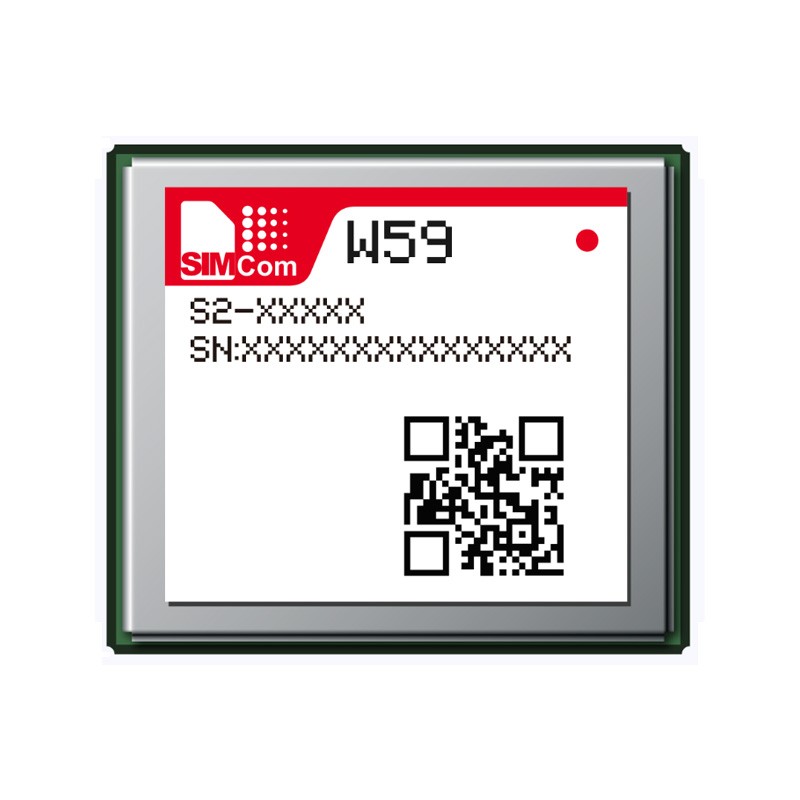

W59 is a small, low-power, low-cost Wi-Fi & BT module based on Qualcomm QCA-6574A-3 chipset. The module can be used in car networking, wireless
W59是一款基于高通QCA-6574A-3芯片组的微型、低功耗、低成本Wi-Fi与蓝牙模块。该模块可用于车联网、无线
routing, and other wireless terminals. The module conforms to IEEE Standard 802.11a/b/g/n/ac. The module is integrated with the baseband, PA and 2.4G/5G RF transceivers, and supports data communication between SIMCom LTE CAT-4 module SIM7800 through SDIO3.0 interface.
路由及其他无线终端。该模块符合IEEE 802.11a/b/g/n/ac标准。该模块集成了基带、功率放大器以及2.4G/5G射频收发器，并支持通过SDIO3.0接口实现SIMCom LTE CAT-4模块SIM7800之间的数据通信。
Product Advantages产品优势
• Ultra-compact LCC Package Wi-Fi & BT Module
• 超紧凑LCC封装Wi-Fi与蓝牙模块
• Support BT 3.0 and BLE 4.2
• 支持BT 3.0和BLE 4.2
• Support IEEE Standard protocol of 802.11a/b/g/n/ac
• 支持IEEE 802.11a/b/g/n/ac标准协议
• Wide operation temperature range (-40°C to +85°C) • Max Access Point is 30
• 宽工作温度范围（-40°C至+85°C）• 最大接入点数量为30
Product Details产品详情
General features通用特性
Frequency band: 2.412 ~ 2.484 GHz
频段：2.412 ~ 2.484 GHz
5.17~5.825GHz
Supply Voltage Range: 3.2V~ 3.4V , 3.3V Typ. Temperature Range: -40℃ to +85℃
供电电压范围：3.2V~ 3.4V，典型值3.3V；温度范围：-40℃至+85℃
Dimension: 16 *18.3*2.3 mm
尺寸：16 *18.3*2.3 毫米
Weight: 1.2g
重量：1.2克
WLAN Standard: IEEE 802.11a/b/g/n/ac
WLAN标准：IEEE 802.11a/b/g/n/ac
Modulation Mode: DSSS,CCK, OFDM,BPSK,QPSK,16QAM,64QAM,256QAM
调制模式：DSSS、CCK、OFDM、BPSK、QPSK、16QAM、64QAM、256QAM
Encryption Mode: WEP,TKIP,AES,WPA-PSK,WPA2-PSK
加密模式：WEP、TKIP、AES、WPA-PSK、WPA2-PSK
AP (Max Access Point): 30
AP（最大接入点）：30
Operator Mode: AP, STA
操作模式：AP，STA
BT Protocol: SPP (BT 3.0), GATT (BLE 4.2)
蓝牙协议：SPP（蓝牙3.0），GATT（BLE 4.2）
Max Date Rate最大数据速率
802.11b： 11Mbps
802.11g： 54Mbps
802.11n_HT20： 72.2Mbps
802.11n_HT40： 150Mbps
802.11ac_HT20: 86.7Mbps
802.11ac_HT40: 200Mbps
802.11ac_HT80: 433.3Mbps
BT 4.2：蓝牙4.2：
Transmitting Power发射功率
802.11b/11Mbps： TBD
802.11b/11Mbps： 待定
802.11g/54Mbps： TBD
802.11g/54Mbps： 待定
802.11n_HT20/72.2Mbps： TBD
802.11n_HT20/72.2Mbps： 待定
802.11n_HT40/150Mbps： TBD
802.11n_HT40/150Mbps： 待定
802.11ac_HT20/86.7Mbps: TBD
802.11ac_HT20/86.7Mbps： 待定
802.11ac_HT40/200Mbps: TBD
802.11ac_HT40/200Mbps： 待定
802.11ac_HT80/433.3Mbps: TBD
802.11ac_HT80/433.3Mbps： 待定
BT 4.1/24Mbps: TBDBT 4.1/24Mbps：待定
Rx Sensitivity
802.11b/11Mbps： TBD
802.11b/11Mbps： 待定
802.11g/54Mbps： TBD
802.11g/54Mbps： 待定
802.11n_HT20/72.2Mbps： TBD
802.11n_HT20/72.2Mbps： 待定
802.11n_HT40/150Mbps： TBD
802.11n_HT40/150Mbps： 待定
802.11ac_HT20/86.7Mbps: TBD
802.11ac_HT20/86.7Mbps： 待定
802.11ac_HT40/200Mbps: TBD
802.11ac_HT40/200Mbps： 待定
802.11ac_HT80/433.3Mbps: TBD
802.11ac_HT80/433.3Mbps： 待定
BT 4.1/24Mbps: TBDBT 4.1/24Mbps：待定
Interfaces接口
SDIO 3.0
UART
LTE coexistence
LTE共存
BT_EN
WLAN_EN
WiFi & BT AntennaWiFi与BT天线
Certifications 认证
RoHS / REACH
