W74
- Category:
WiFi
- Product description:
-
-

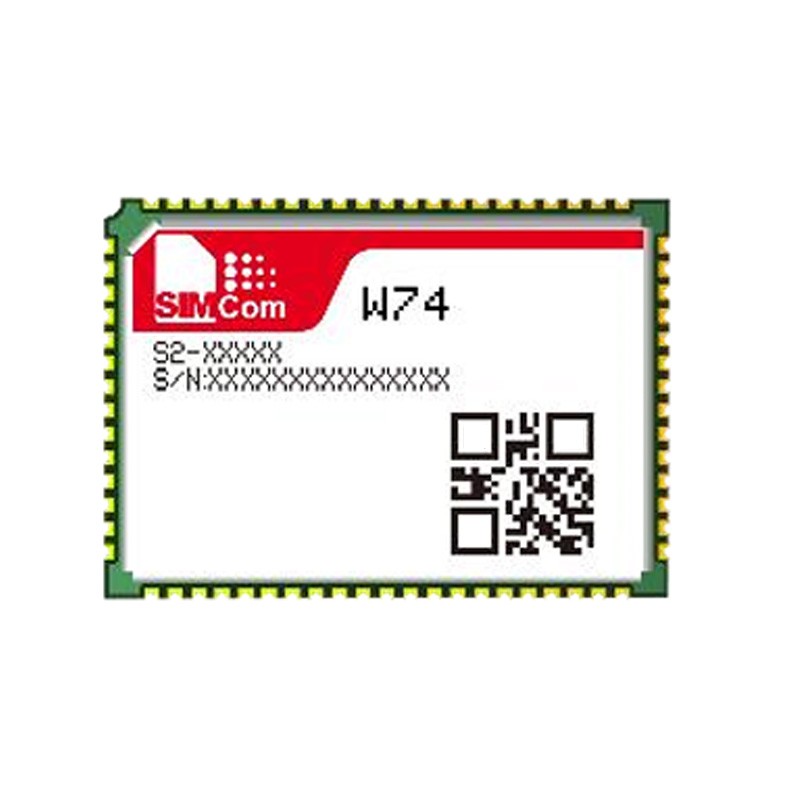

W74 is a small, low-power, Wi-Fi & BT module based on Qualcomm QCA6174A chipset.
W74是一款基于高通QCA6174A芯片组的微型低功耗Wi-Fi与蓝牙模块。
The module conforms to IEEE standard 802.11a/b/g/n/ac.
该模块符合IEEE 802.11a/b/g/n/ac标准。
The module is integrated with the WLAN/BT processor, baseband and 2.4G/5G RF transceivers. It support data communication between SIMCom LTE-A module SIM7906/SIM7912 through PCIe interface.
该模块集成了WLAN/BT处理器、基带以及2.4G/5G射频收发器。它支持通过PCIe接口实现SIMCom LTE-A模块SIM7906/SIM7912之间的数据通信。
The module can be used in CPE, MIFI, car networking, router, and other wireless terminals.
该模块可用于CPE、MIFI、车联网、路由器及其他无线终端。
Product Advantages产品优势

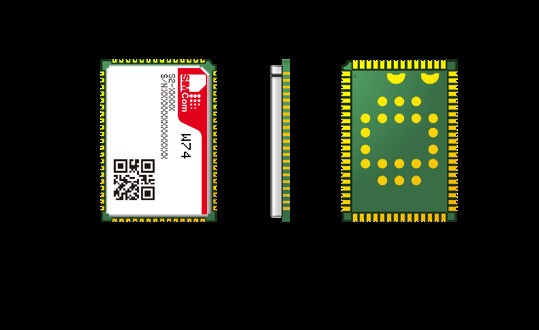

• Compact LCC +LGA Package Wi-Fi & BT Module
• 紧凑型LCC + LGA封装Wi-Fi & BT模块
• Support IEEE Standard protocol of 802.11a/b/g/n/ac
• 支持IEEE 802.11a/b/g/n/ac标准协议
• Support 2.4GHz and 5GHz
• 支持2.4GHz和5GHz
• Support BT 5.0 and BLE
• 支持蓝牙5.0和BLE
Product Details产品详情
General Features常规功能
WLAN Frequency:2.4GHz/5GHz
WLAN频率:2.4GHz/5GHz
Voltage Range:3.2~3.4V, Typ: 3.3V
电压范围:3.2~3.4V,典型值:3.3V
Operation temperature:-30℃ ~ +70℃
工作温度:-30℃ ~ +70℃
Dimensions:17*24*2.6mm 尺寸:17*24*2.6毫米
Weight:2g±0.2g 重量:2克±0.2克
WLAN Standard:IEEE802.11 a/b/g/n/ac
WLAN标准:IEEE802.11 a/b/g/n/ac
Modulation Mode:CCK, BPSK, QPSK, 16QAM, 64QAM, 256QAM, 1024QAM
调制模式:CCK、BPSK、QPSK、16QAM、64QAM、256QAM、1024QAM
Encryption Mode:WPA3 加密模式:WPA3
Operator Mode:AP,STA 操作模式:AP、STA
BT Protocol:BT 5.0 蓝牙协议:蓝牙5.0
Transmitting Power发射功率
802.11ac_VHT20/MCS8: 14dbm
802.11ac_VHT40/MCS9: 13dbm
802.11ac_VHT80/MCS9: 13dbm
Receive Sensitivity 接收灵敏度
802.11ac_VHT20/MCS8: -67.8dbm (5GHz)
802.11ac_VHT40/MCS9: -63.3dbm (5GHz)
802.11ac_VHT80/MCS9: -59.5dbm (5GHz)
Date Rate数据速率
802.11ac: TBD Gbps 802.11ac: TBD Gbps
BT 5.0: TBD Mbps 蓝牙5.0: TBD Mbps
Interfaces 接口
I2S
PCIe
BT
UART
GPIOs
WLAN Antenna *2 无线局域网天线 *2
Certifications 认证
CE(RED)* FCC* IC*
RoHS*/REACH*
