W82

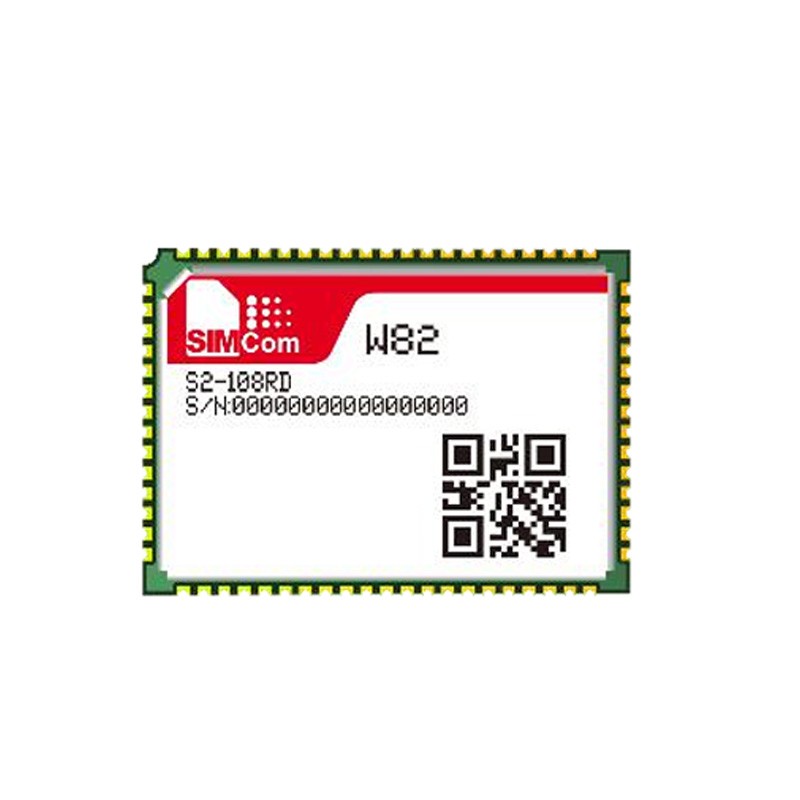

W82 is a small, low-power, Wi-Fi & BT module based on Qualcomm WCN6856 chipset.
W82是一款基于高通WCN6856芯片组的微型低功耗Wi-Fi与蓝牙模块。

The module conforms to IEEE standard 802.11a/b/g/n/ac/ax.
该模块符合IEEE 802.11a/b/g/n/ac/ax标准。

The module is integrated with the WLAN/BT processor, baseband and 2.4G/5G(6G) RF transceivers. It  support data communication between SIMCom 5G module SIM8260X through PCIe interface.
该模块集成了WLAN/BT处理器、基带以及2.4G/5G（6G）射频收发器。它支持通过PCIe接口实现SIMCom 5G模块SIM8260X之间的数据通信。

The module can be used in 5G CPE, mifi, car networking, router, and other wireless terminals.
该模块可用于5G CPE、随身WiFi、车联网、路由器及其他无线终端。




Product Advantages产品优势

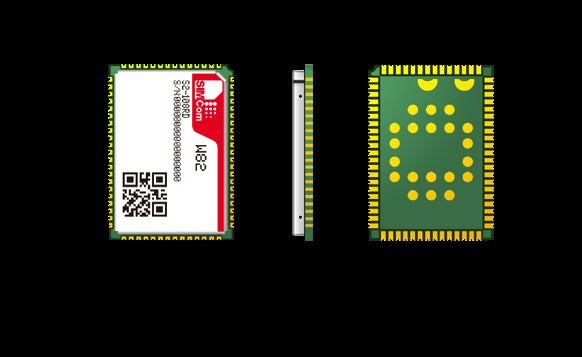

Compact LCC +LGA Package Wi-Fi & BT Module
紧凑型LCC + LGA封装Wi-Fi与蓝牙模块

Support IEEE Standard protocol of 802.11a/b/g/n/ac/ax
支持IEEE 802.11a/b/g/n/ac/ax标准协议

Support 2.4GHz and 5GHz(6GHz)
支持2.4GHz和5GHz（6GHz）

Support BT 5.2 and BLE 支持蓝牙5.2和BLE

Support 2x2+2x2 MU-MIMO
支持2x2+2x2 MU-MIMO







Product Details
General Features常规功能
• WLAN Frequency：2.4GHz/5GHz(6GHz)
• 无线局域网频率：2.4GHz/5GHz（6GHz）

• Voltage range : 3.3V ~ 4.25V, Typ: 3.8V
• 电压范围：3.3V ~ 4.25V，典型值：3.8V

• Operation temperature: -30℃ ~ +70℃
• 工作温度：-30℃ ~ +70℃

• Dimensions: 17*24*2.6mm
• 尺寸：17*24*2.6mm

• Weight:2g±0.2g
• 重量：2克±0.2克

• WLAN Standard: IEEE802.11 a/b/g/n/ac/ax, 2x2+2x2, dual MAC
• WLAN标准：IEEE802.11 a/b/g/n/ac/ax，2x2+2x2，双MAC

• Modulation Mode: CCK, BPSK, QPSK, 16QAM, 64QAM, 256QAM, 1024QAM
• 调制模式：CCK、BPSK、QPSK、16QAM、64QAM、256QAM、1024QAM

• Encryption Mode: WPA3
• 加密模式：WPA3

• Operator Mode: AP,STA
• 运行模式：AP、STA

• BT Protocol: BT 5.2 • 蓝牙协议：BT 5.2


Transmitting Power 发射功率

• 802.11ac_VHT20/MCS8： 14dbm
• 802.11ac_VHT40/MCS9： 13dbm
• 802.11ac_VHT80/MCS9： 13dbm
• 802.11ax_HE20/MCS11： 11dbm
• 802.11ax_HE40/MCS11： 11dbm
• 802.11ax_HE80/MCS11： 11dbm
• 802.11ax_HE160/MCS13： TBD




Receive Sensitivity 接收灵敏度


• 802.11ac_VHT20/MCS8： -72.1dbm （5GHz）
• 802.11ac_VHT40/MCS9： -67.3dbm （5GHz）
• 802.11ac_VHT80/MCS9： -64.5dbm （5GHz）
• 802.11ax_HE20/MCS11： -64.4dbm （2.4GHz）
• 802.11ax_HE40/MCS11： -55.5dbm （2.4GHz）
• 802.11ax_HE20/MCS11： -65.4dbm （5/6GHz）
• 802.11ax_HE40/MCS11： -63.0dbm （5/6GHz）
• 802.11ax_HE80/MCS11： -60.3dbm （5/6GHz）
• 802.11ax_HE160/MCS13： TBD（5/6GHz）

Date 日期
• 802.11ax： 3.6Gbps(2x2+2x2)
• BT 5.1： 2Mbps

Certifications 认证
• CE(RED)*
RoHS*/REACH*
Interfaces接口
• I2S
• PCIe
• BT
• UART
• GPIOs
• Antenna * 2 • 天线 * 2
