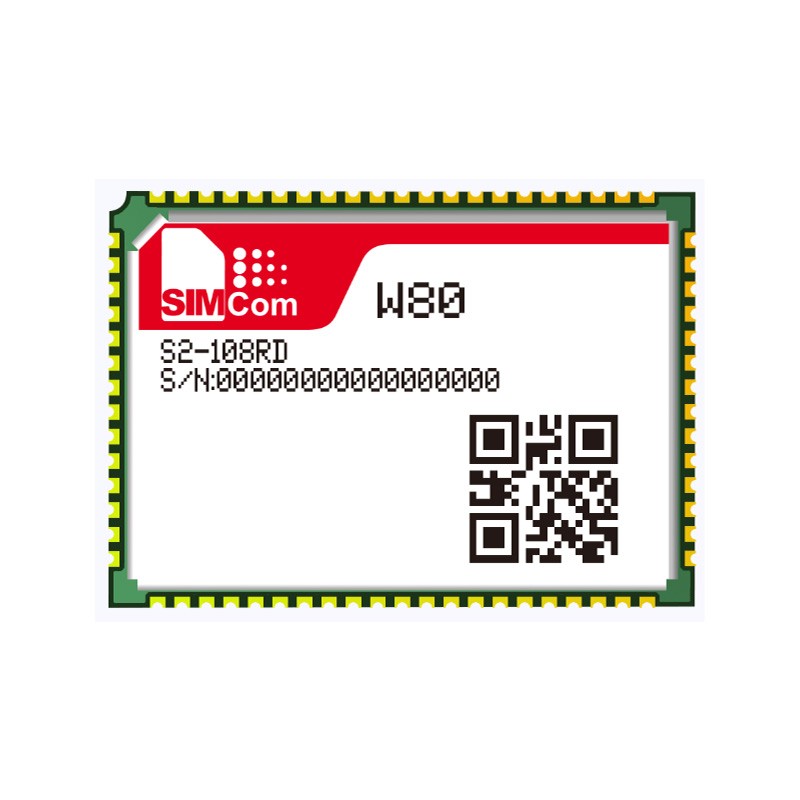

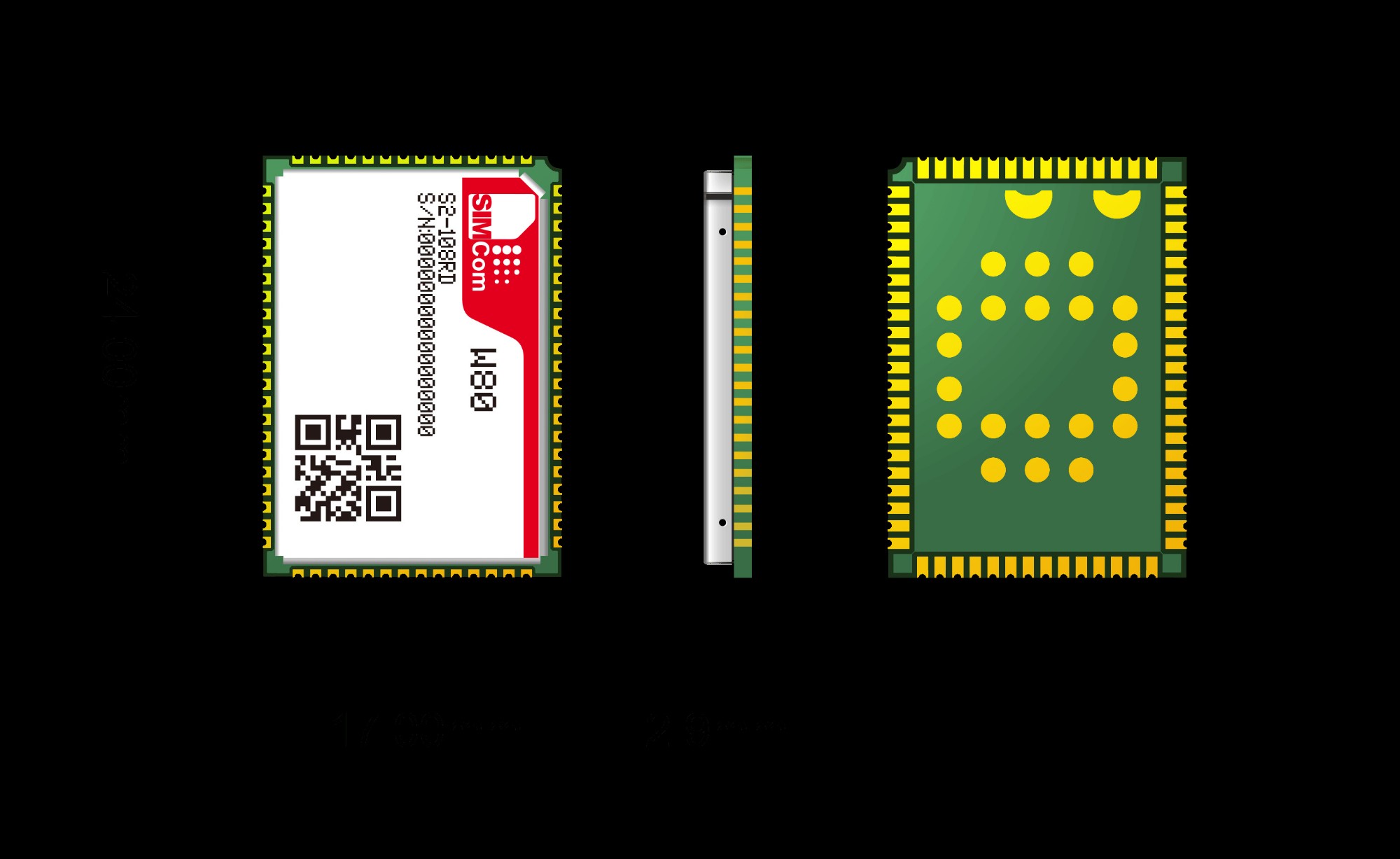

W80

W80 is a small, low-power, Wi-Fi & BT module based on Qualcomm QCA-6391 chipset. The module conforms to IEEE standard 802.11a/b/g/n/ac/ax.
W80 是一款基于高通QCA-6391芯片组的微型低功耗Wi-Fi与蓝牙模块。该模块符合IEEE 802.11a/b/g/n/ac/ax标准。



The module is integrated with the WLAN/BT processor, BT baseband and 2.4G/5G RF transceivers. It support data communication between SIMCom 5G module SIM8200G through PCIe interface.
该模块集成了WLAN/BT处理器、BT基带以及2.4G/5G射频收发器。它支持通过PCIe接口实现SIMCom 5G模块SIM8200G之间的数据通信。



The module can be used in 5G CPE, mifi, car networking, router, and other wireless terminals.
该模块可用于5G CPE、随身WiFi、车联网、路由器及其他无线终端。







Product Advantages产品优势
• Compact LCC +LGA Package Wi-Fi & BT Module
• 紧凑型LCC + LGA封装Wi-Fi & BT模块

• Support IEEE Standard protocol of 802.11a/b/g/n/ac/ax
• 支持IEEE 802.11a/b/g/n/ac/ax标准协议

• Support 2.4GHz and 5GHz
• 支持2.4GHz和5GHz

• Support BT 5.1 and BLE
• 支持BT 5.1和BLE

• Support 2x2+2x2 MU-MIMO
• 支持2x2+2x2 MU-MIMO










Product Details产品详情
General Features常规功能
• WLAN Frequency 2.4GHz/5GHz
• WLAN 频率 2.4GHz/5GHz

• RF Supply voltage range: 3.3V ~ 4.25V, Typ: 3.8V
• 射频供电电压范围：3.3V ~ 4.25V，典型值：3.8V

• Operation temperature: -40℃ ~ +85℃
• 工作温度：-40℃ ~ +85℃

• Dimensions: 17*24*2.9mm
• 尺寸：17*24*2.9毫米

• Weight: 2g
• 重量：2克

• WLAN Standard: IEEE802.11 a/b/g/n/ac/ax, 2x2+2x2, dual MAC
• WLAN标准：IEEE802.11 a/b/g/n/ac/ax，2x2+2x2，双MAC

• Modulation Mode: CCK, BPSK, QPSK, 16QAM, 64QAM, 256QAM, 1024QAM
• 调制模式：CCK、BPSK、QPSK、16QAM、64QAM、256QAM、1024QAM

• Encryption Mode: WPA3
• 加密模式：WPA3

• Operator Mode: AP,STA
• 运行模式：AP、STA

• BT Protocol: BT 5.1 • 蓝牙协议：BT 5.1


Tx Power(2 x 2)发射功率（2 x 2）

• 802.11ac/MCS9 _40： 12dBm（2GHz）
• 802.11ax/MCS11_40 ： 12dBm（2GHz）
• 802.11ac/MCS9 _80： 12dBm（5GHz）
• 802.11ax/MCS11_80 ： 12dBm（5GHz）



Rx Sensitivity (2 x 2)Rx灵敏度（2 x 2）


• 802.11ac/1SS MCS9_40： -64.5dBm（2GHz）
• 802.11ax/1SS MCS11_40： -64dBm（2GHz）
• 802.11ac/2SS MCS9_40： -62.5dBm（2GHz）
• 802.11ax/2SS MCS11_40 ： -61.5dBm（2GHz）
• 802.11ac/1SS MCS9_80： -62dBm（5GHz）
• 802.11ax/1SS MCS11_80： -61dBm（5GHz）
• 802.11ac/2SS MCS9_80： -58.5dBm（5GHz）
• 802.11ax/2SS MCS11_80 ： -58dBm（5GHz）

Max Date Rate最大数据速率
• 802.11ax： 1.775Gbps(2x2+2x2)
• 802.11ax： 1.775Gbps（2x2+2x2）

• BT 5.1： 2Mbps

Certifications (plan)认证（计划）
• RoHS\REACH\CE(RED
• Interfaces• 接口
• PCIe
• WLAN_EN
• BT_EN
• UART
• GPIOs
• PCM
• Antenna x 2 • 天线 x 2
